RU 2 857 820 CЗапатентованная конструкция элементов крепления ступенек к тетиве позволяет выдерживать нагрузку на ступеньку до 680 кг. При этом разрушение ступеньки происходит только при 700 кг.

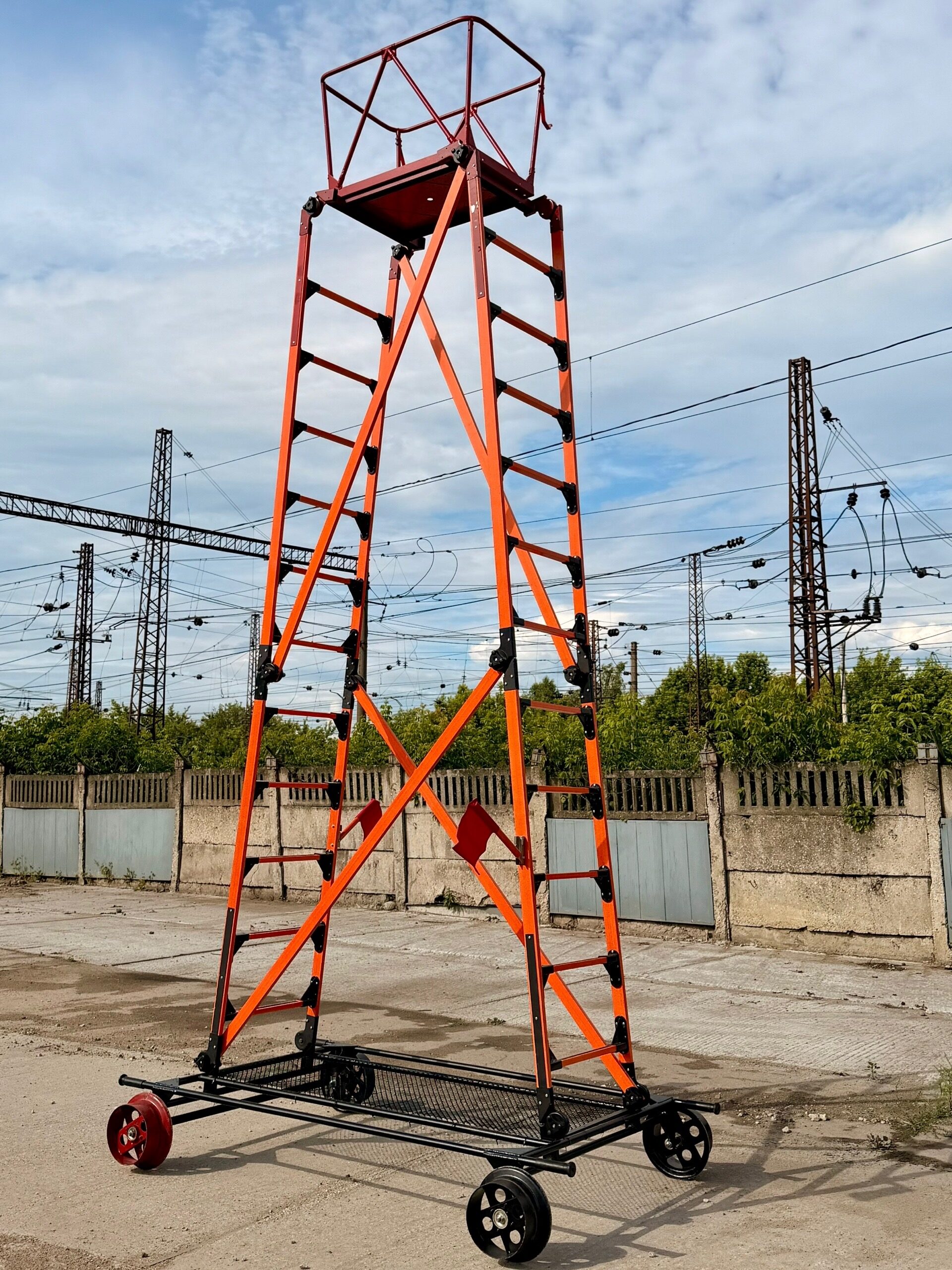

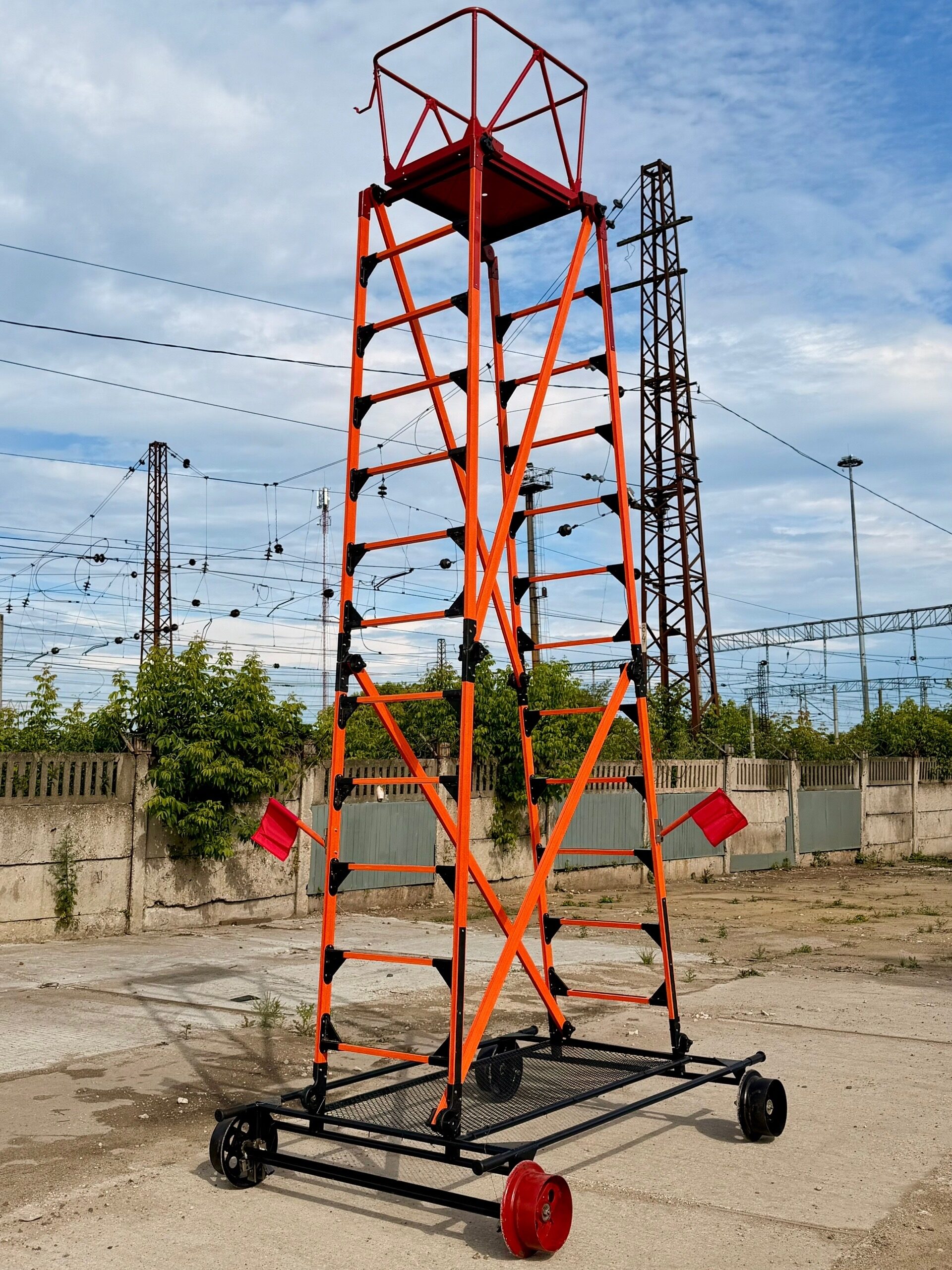

Складная изолирующая съемная вышка для работы на контактной сети железной дороги
Соответствует
ТУ 28.99.39-011-62820742-2026,
ГОСТ Р 56622-2015
ТУ 28.99.39-011-62820742-2026,
ГОСТ Р 56622-2015
Защита интеллектуальной собственности
Устройство защищено патентами РФ
Складная изолирующая съемная вышка для работы на контактной сети железной дороги — уникальная разработка, прошедшая государственную регистрацию и защищённая патентным законодательством Российской Федерации.
Запатентованная технология
Объект интеллектуальной собственности
Складная изолирующая съемная вышка для работы на контактной сети железной дороги
Изобретательские решения реализованы для максимальной защита рабочего персонала от поражения электрическим током при обслуживании контактной сети. Конструкция обеспечивает электрическую изоляцию, складную компоновку и удобство перевозки на автомобилях типа УАЗ или Соболь.
4
Патента
20
Лет защиты
1
Конструкция
РОСС
ПАТЕНТ
ПАТЕНТ
Изобретение

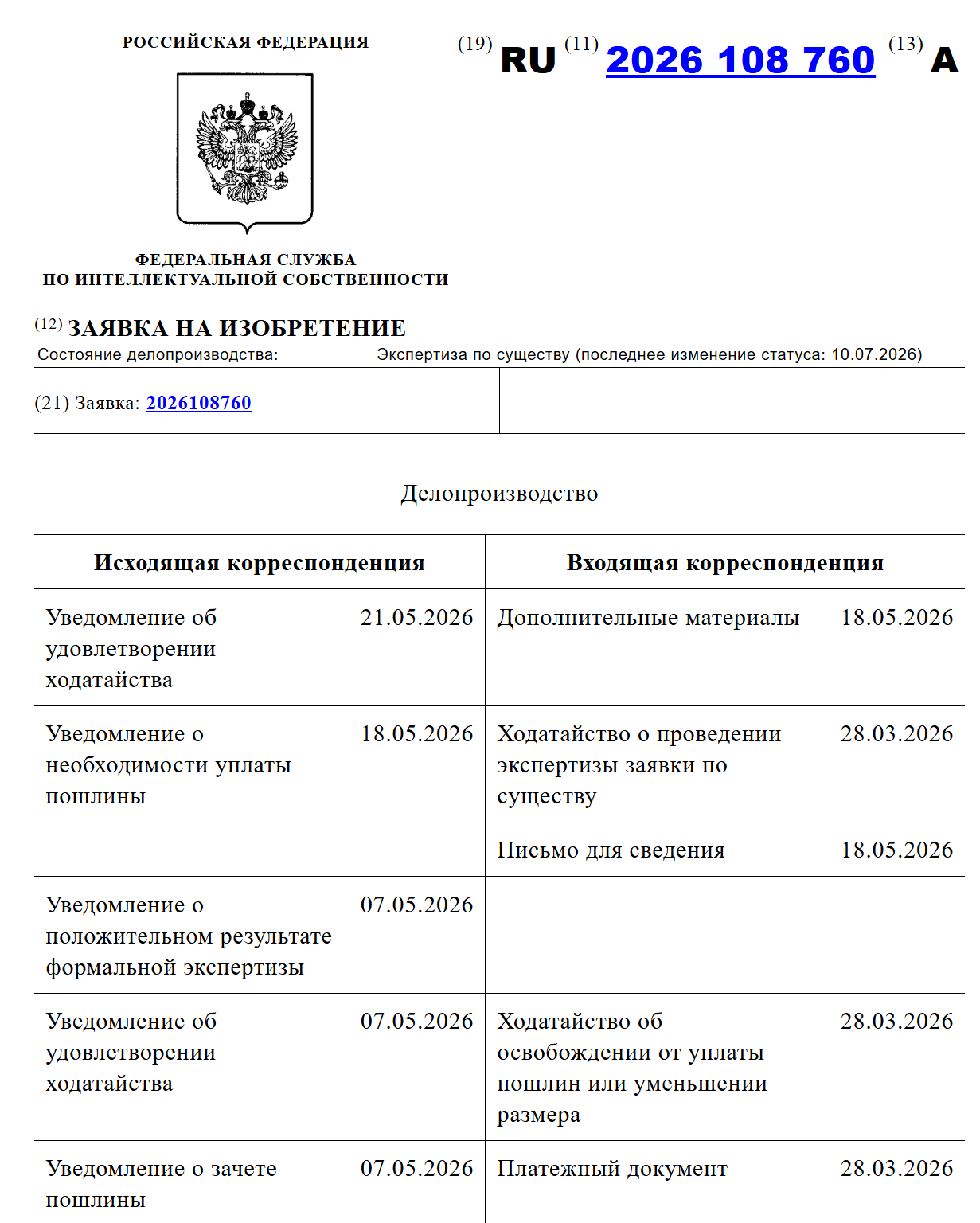

2026108760Запатентованная складная конструкция вышки с системой быстрого развёртывания и компактного складывания решает проблему оперативной доставки вышки с помощью легкового автомобиля.
РОСС
ПАТЕНТ
ПАТЕНТ
Изобретение
2026113433Запатентованное устройство от опрокидывания изолирующей съемной вышки для работы на контактной сети железной дороги позволяет работать в кривых малого радиуса без привлечения дополнительного персонала.
РОСС
ПАТЕНТ
ПАТЕНТ
Полезная модель
RU 201 641 U1Государственная правовая охрана вышки изолирующей съемной для работы на контактной сети железной дороги. Охранный документ защищает конструкцию от плагиата в части углов подкосов ступенек и распорок.
Ключевые аспекты патентной защиты
Что именно защищено патентами в конструкции изолирующей съемной вышки
Узлы крепления ступенек
Форма, расположение и материалы
Складной механизм

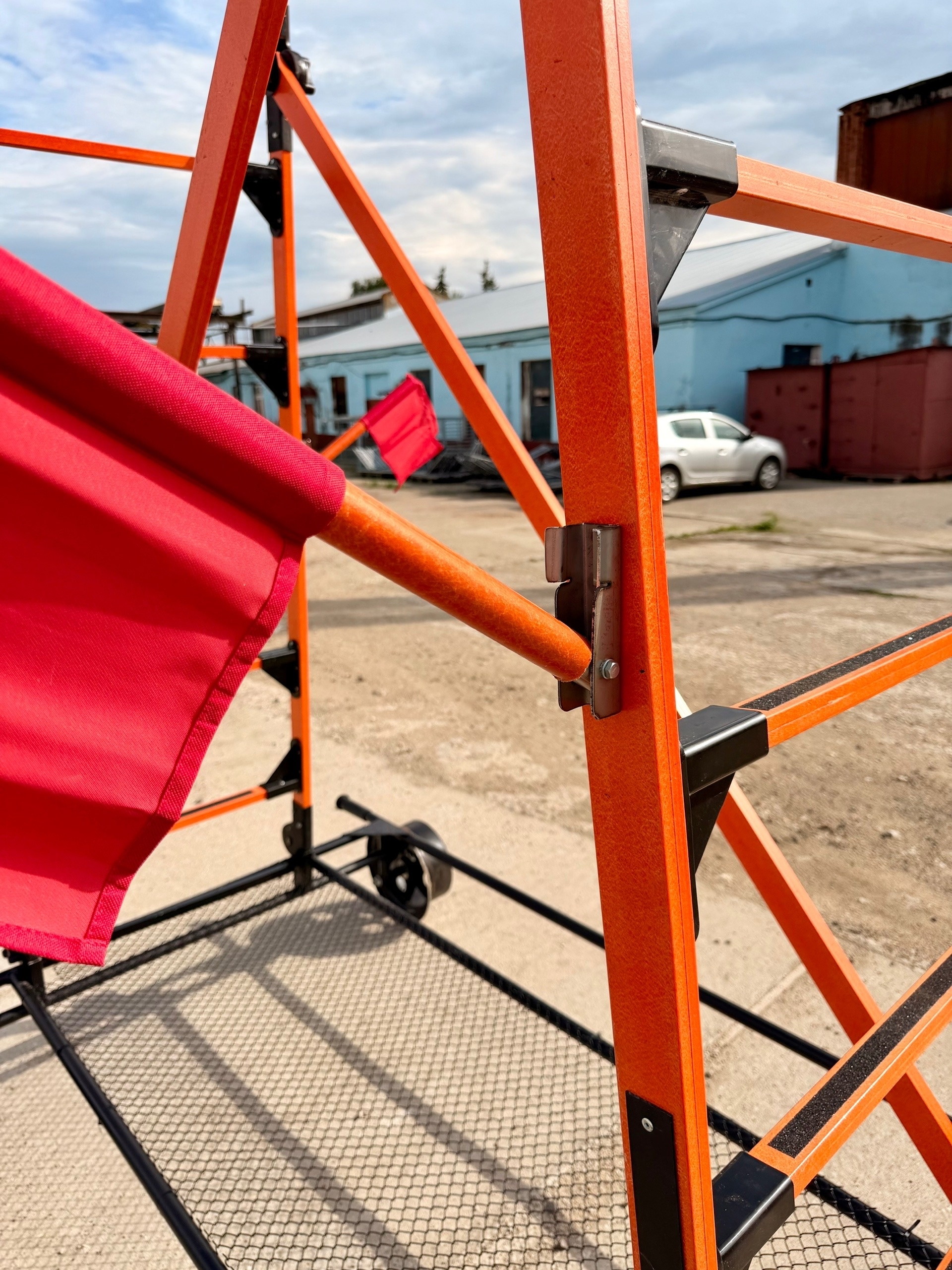

Шарнирная система секций с фиксаторами положений
Антиопрокидыватель
Фиксация к рельсу
Подкосы и распорки
Конструкция и взаимное расположение

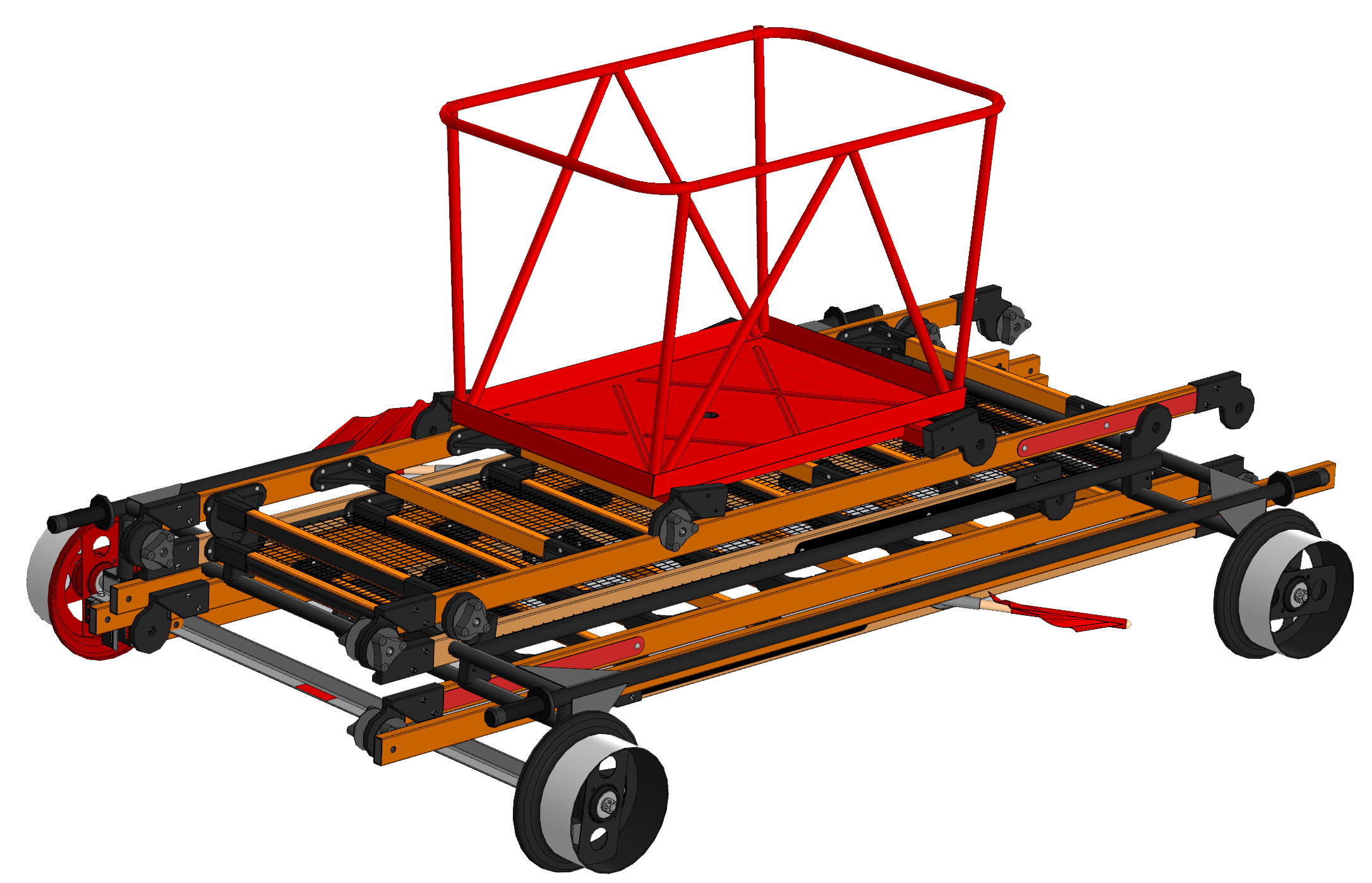

Поворотные элементы позволяют сложить вышку для её размещения на багажнике автомобиля Соболь или УАЗ.
Запатентованное (№2857820) крепление ступенек позволяет выдерживать нагрузку без излома, приложенную к центру ступеньки длиной 700 мм, до 690 кг!
Запатентованное устройство от опрокидывания изолирующей съемной вышки
Будь адаптивным
Интерактивное руководство по эксплуатации
Выбирай лучшее!
Устройство охраняется четырьмя патентами
Преимущества перед другими лейтерами
100%
50%
33%
№ | Показатель | ГОСТ Р 56622 | Складная вышка |
1 | Складная конструкция | нет | да |
2 | Мобильная конструкция | нет | да |
3 | Грузоподъемность, кг | 300 | 400 |
4 | Перевозка автомобилями УАЗ и Соболь | нет | да |
5 | Стяжки в комплекте, 2 шт. | нет | да |
6 | Работы в кривых малого радиуса | нет | да |
7 | Устройство от опрокидывания вышки | нет | да |
8 | Зажим для навешивания на контактный провод с подпружиненными зажимами | нет | да |
9 | Нагрузка на ступени в течение 5 мин, не менее, Н | 2000 | 3000 |
10 | Стеклопластик замкнутого сечения | нет | да |
11 | Разрушающая нагрузка на ступеньку, не менее, Н | 3000 | 6000 |
12 | Стеклопластиковый профиль повышенной прочности | нет | да |
13 | Стеклопластик Российского производства | нет | да |
14 | Стеклопластик стойкий к ультрафиолету | нет | да |
15 | NFC-метка | нет | да |
16 | Ремонтные комплекты | нет | да |
17 | Гарантия, месяцев, не менее | 24 | 60 |
1 / 9
микрочип с антенной встроенные в табличку,
позволяют обмениваться данными
со смартфоном на расстоянии до 10 см,
все данные хранятся только в метке таблички
NFC‑метка
При наведении смартфона (МРМ) на табличку лейтера:
- без пароля и приложения работник считывает всю актуальную информацию
- с паролем в приложении NFC Tools, ответственный за испытания записывает в табличку с меткой дату следующих испытаний
Данные следующих испытаний
23.05.2027
успешно сохранены в табличке складной вышки №1
23.05.2027
успешно сохранены в табличке складной вышки №1
Скачать приложение NFC Tools
Запись данных испытаний в метку таблички
Чтение данных испытаний с метки таблички
Крепления и ступеньки лестниц выдерживают нагрузку до разрушения равную 650 кг
Допустимая нагрузка составила 600 кг при которой отсутствует остаточная деформация,
что больше в 3 раза
по сравнению со значениями по
ГОСТ Р 56622-2015
что больше в 3 раза
по сравнению со значениями по
ГОСТ Р 56622-2015
Комплектация складной вышки

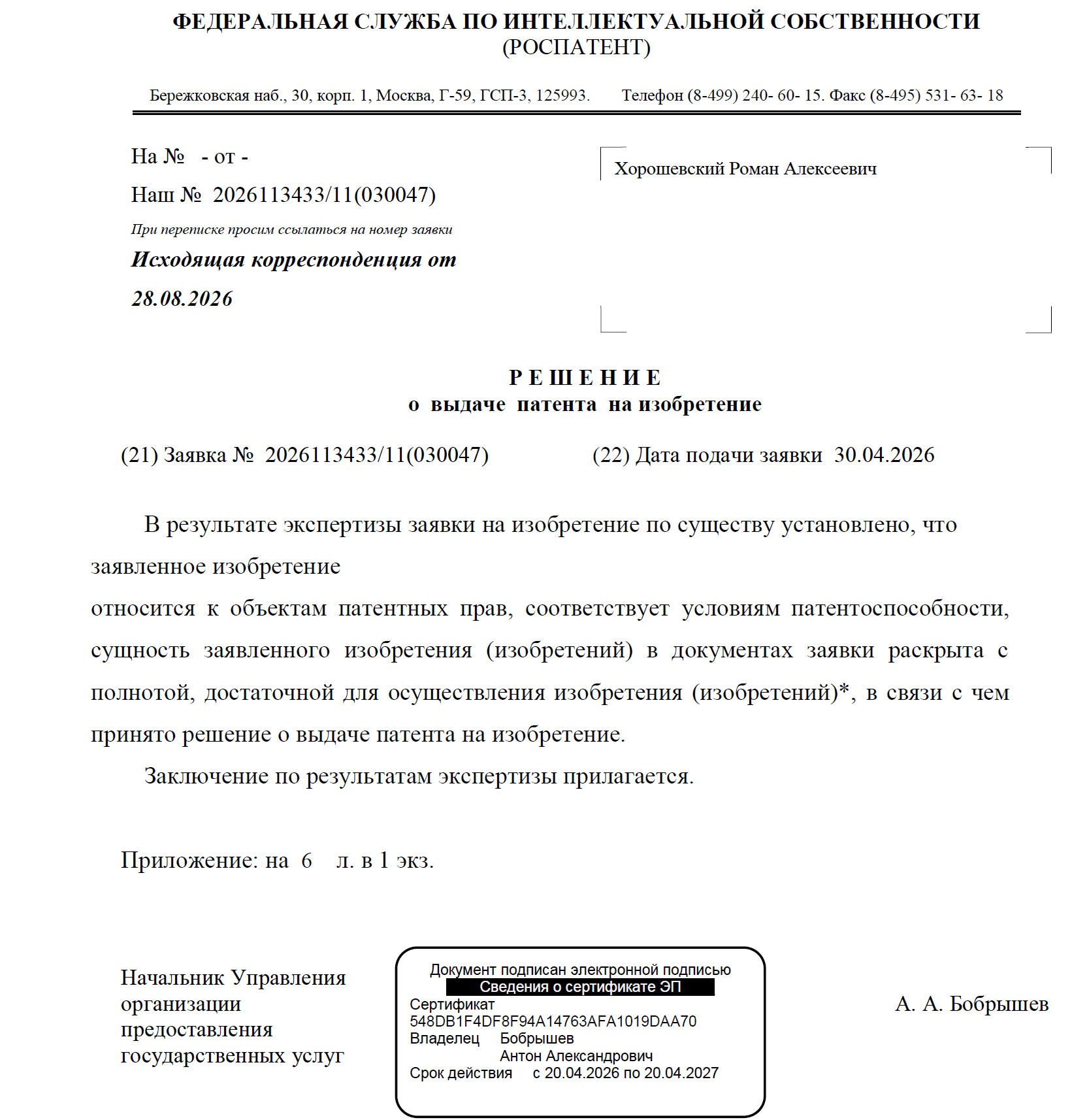

Автор заявки на патент №2026113433: Хорошевский Роман Алексеевич
Устройство от опрокидывания
Устройство служит для защиты от опрокидывания изолирующей съемной вышки, а также в качестве тормоза. Подходит для всех существующих вышек. Можно заказать комплектацию на два колеса, либо на 4 колеса
для работы на железнодорожных платформах и вокзалах
Сменные, усиленные колеса с полеуретановыми шинами
Складная вышка может поставляться с четырьмя колесами на полеуретановом ходу для выполнения работ на ровном полу, например:
Ширина контактного слоя 54 мм;
Посадочный диаметр 20 мм.
Материал Vulkolan
- при обслуживании светильников на платформах и вокзалах;
- при выполнении строительных и монтажных работ;
- высота складной вышки может быть изменена при запросе заказчика.
Ширина контактного слоя 54 мм;
Посадочный диаметр 20 мм.
Материал Vulkolan
Штанги шунтирующие
Инновационные шунтирующие штанги с облегченной конструкцией обеспечивают надежное соединение с контактным проводом, благодаря прижимным губкам с компактным и надежным пружинным механизмом. Резиновая рукоятка позволяет надежно удерживать шунтирующую штангу в руке
Сумка для инструмента
Вместительная сумка для инструментов электромонтера контактной сети. Вмещает рожковые ключи 14*17, 17*19, ключ-трещётку с разными головками, молоток, рихтовочный ключ для контактного провода, универсальный ключ. В боковой части имеется подвес для аккумуляторного гайковерта. Сумка надежно закрепляется на поручне рабочей площадке с помощью двух карабинов из нержавеющей стали, которые продеты через люверсы. Изготовлена сумка из толстой высококачественной кожи КРС.
Резиновые рукоятки
Установлены на раме с сеткой для удобства переноски складного лейтера

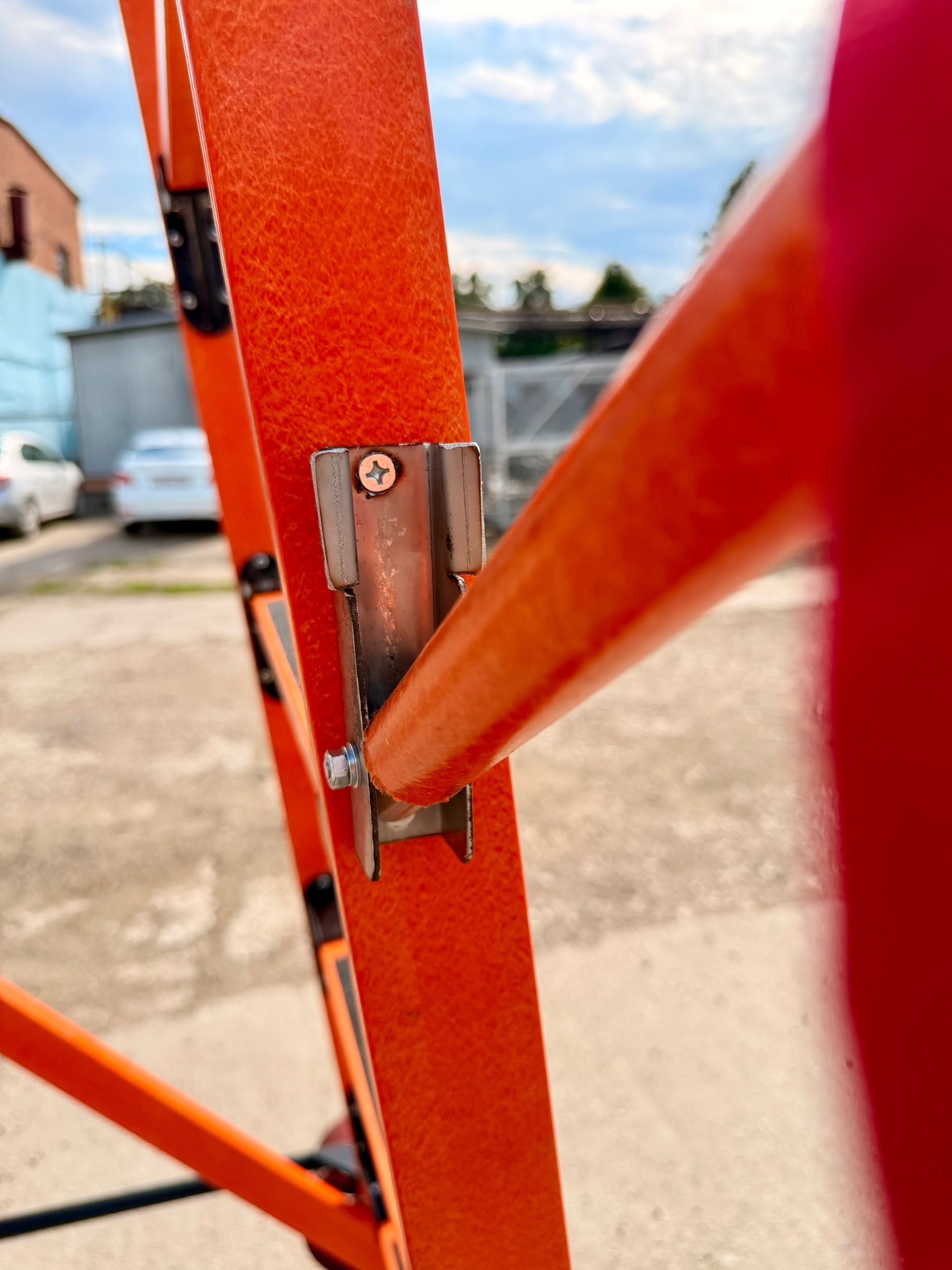

Крепления складные с фиксацией
для флажков
Комплектуется двумя складными с фиксацией креплениями для флажков
Ящик для хранения
Для хранения паспорта, руководства по эксплуатации и стяжек для крепления к багажнику:
- длина ящика 450 мм;
- ширина 220 мм;
- высота 250 мм.
- длина ящика 450 мм;
- ширина 220 мм;
- высота 250 мм.
Стяжки для крепления к багажнику
Закрепление складного лейтера на багажнике автолетучки района контактной сети осуществляется с помощью двух стяжек для груза (ширина стяжки 50 мм, длина стяжки 6000 мм). Стяжки выдерживают нагрузку от 2000 до 4000 кг и снабжены храповым механизмом.
Складная изолирующая съемная вышка для работы на контактной сети железной дороги
Складной лейтер соответствует
ТУ 28.99.39-011-62820742-2026,
ГОСТ Р 56622-2015,
техническим требованиям
ОАО "РЖД" №ТЭ-518 от 23.06.2026
ГОСТ Р 56622-2015,
техническим требованиям
ОАО "РЖД" №ТЭ-518 от 23.06.2026
2009
2026
НАШЕ
ПРОИЗВОДСТВО
ЛЕЙТЕРОВ
ПРОИЗВОДСТВО ЛЕЙТЕРОВ
Мы делаем уникальную продукцию, не имеющую аналогов в Мире
Наше производство стеклопластиковых профилей замкнутого сечения для лестниц
Складная изолирующая съемная вышка для работы на контактной сети железной дороги
Автор изобретения:
Хорошевский Роман Алексеевич
Хорошевский Роман Алексеевич
Устройство относится к области электрифицированного железнодорожного транспорта, а именно, к устройствам для выполнения работ на контактной сети железной дороги и защиты персонала, выполняющего работы, от поражения электрическим током, вызванным рабочим или наведенным напряжением.
Складную изолирующую съемную вышку для работы на контактной сети железной дороги (далее – складная изолирующая съемная вышка), можно отнести к техническому средству подмащивания, обеспечивающему электрическую изоляцию рабочего места при выполнении работы под напряжением на контактной сети железной дороги.
Обязательным требованием для производства работ со средств подмащивания является мобильность конструкции. Важным фактором при выполнении работ на контактной сети, как при техническом обслуживании, так и при выполнении аварийных работ, является скорость доставки средства подмащивания к месту производства работ, с целью выполнения работ на высоте. В условиях эксплуатации для скоростного железнодорожного транспорта это является решающим фактором.
В настоящее время средства подмащивания изготовляют в соответствии с требованиями ГОСТ Р 56622-2015 «Вышки изолирующие съемные для работы на контактной сети железной дороги. Технические условия». В стандарте отсутствуют требования к складной конструкции.
На электрифицированных железных дорогах вышки изолирующие съемные для работы на контактной сети железной дороги располагают на большом расстоянии друг от друга, так как для обеспечения сохранности их закрепляют на станциях или охраняемых переездах. Поэтому возникает проблема оперативной доставки средства подмащивания до места производства работ. Вышку изолирующую съемную для работы на контактной сети железной дороги перемещают по железнодорожным путям во время движения поездов с выставлением сигналистов. С учетом частого пропуска поездов, расстояний до десятков километров и медленного перемещения средства подмащивания по рельсам, увеличивается время доставки бригады к месту производства работ. Это приводит к увеличению времени выполнения работ и как следствие к задержкам поездов.
Устройство позволяет быстро складывать и компактно размещать на багажнике легкового автомобиля складную изолирующую съемную вышку для работы на контактной сети железной дороги. Изобретение позволяет уменьшать время доставки бригады до места производства работ по техническому обслуживанию и ремонту контактной сети, за счет повышения мобильности вышки при транспортировке.
Складную изолирующую съемную вышку для работы на контактной сети железной дороги (далее – складная изолирующая съемная вышка), можно отнести к техническому средству подмащивания, обеспечивающему электрическую изоляцию рабочего места при выполнении работы под напряжением на контактной сети железной дороги.
Обязательным требованием для производства работ со средств подмащивания является мобильность конструкции. Важным фактором при выполнении работ на контактной сети, как при техническом обслуживании, так и при выполнении аварийных работ, является скорость доставки средства подмащивания к месту производства работ, с целью выполнения работ на высоте. В условиях эксплуатации для скоростного железнодорожного транспорта это является решающим фактором.
В настоящее время средства подмащивания изготовляют в соответствии с требованиями ГОСТ Р 56622-2015 «Вышки изолирующие съемные для работы на контактной сети железной дороги. Технические условия». В стандарте отсутствуют требования к складной конструкции.
На электрифицированных железных дорогах вышки изолирующие съемные для работы на контактной сети железной дороги располагают на большом расстоянии друг от друга, так как для обеспечения сохранности их закрепляют на станциях или охраняемых переездах. Поэтому возникает проблема оперативной доставки средства подмащивания до места производства работ. Вышку изолирующую съемную для работы на контактной сети железной дороги перемещают по железнодорожным путям во время движения поездов с выставлением сигналистов. С учетом частого пропуска поездов, расстояний до десятков километров и медленного перемещения средства подмащивания по рельсам, увеличивается время доставки бригады к месту производства работ. Это приводит к увеличению времени выполнения работ и как следствие к задержкам поездов.
Устройство позволяет быстро складывать и компактно размещать на багажнике легкового автомобиля складную изолирующую съемную вышку для работы на контактной сети железной дороги. Изобретение позволяет уменьшать время доставки бригады до места производства работ по техническому обслуживанию и ремонту контактной сети, за счет повышения мобильности вышки при транспортировке.
