Защитные средства · Контактная сеть и ВЛ
Интерактивный технический разбор: состав устройства по ГОСТ Р 57378-2016, порядок проверки отсутствия напряжения «на искру», последствия ошибки, аналоги и два сценария безопасной работы — на отключённой секции контактной сети и на воздушной линии электропередачи.
01 · Область применения

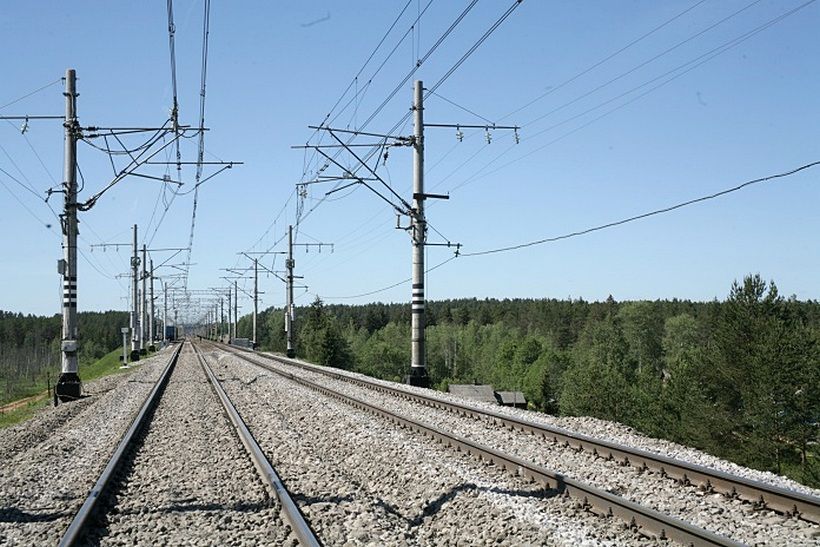

Устройство относится к области электрифицированного железнодорожного транспорта, а именно, к защитным средствам от поражения электрическим током людей, выполняющих работы на отключённой секции железнодорожной контактной сети при появлении рабочего или наведённого напряжения посредством замыкания между собой контактной сети или элементов её подвески с рельсовым путём.

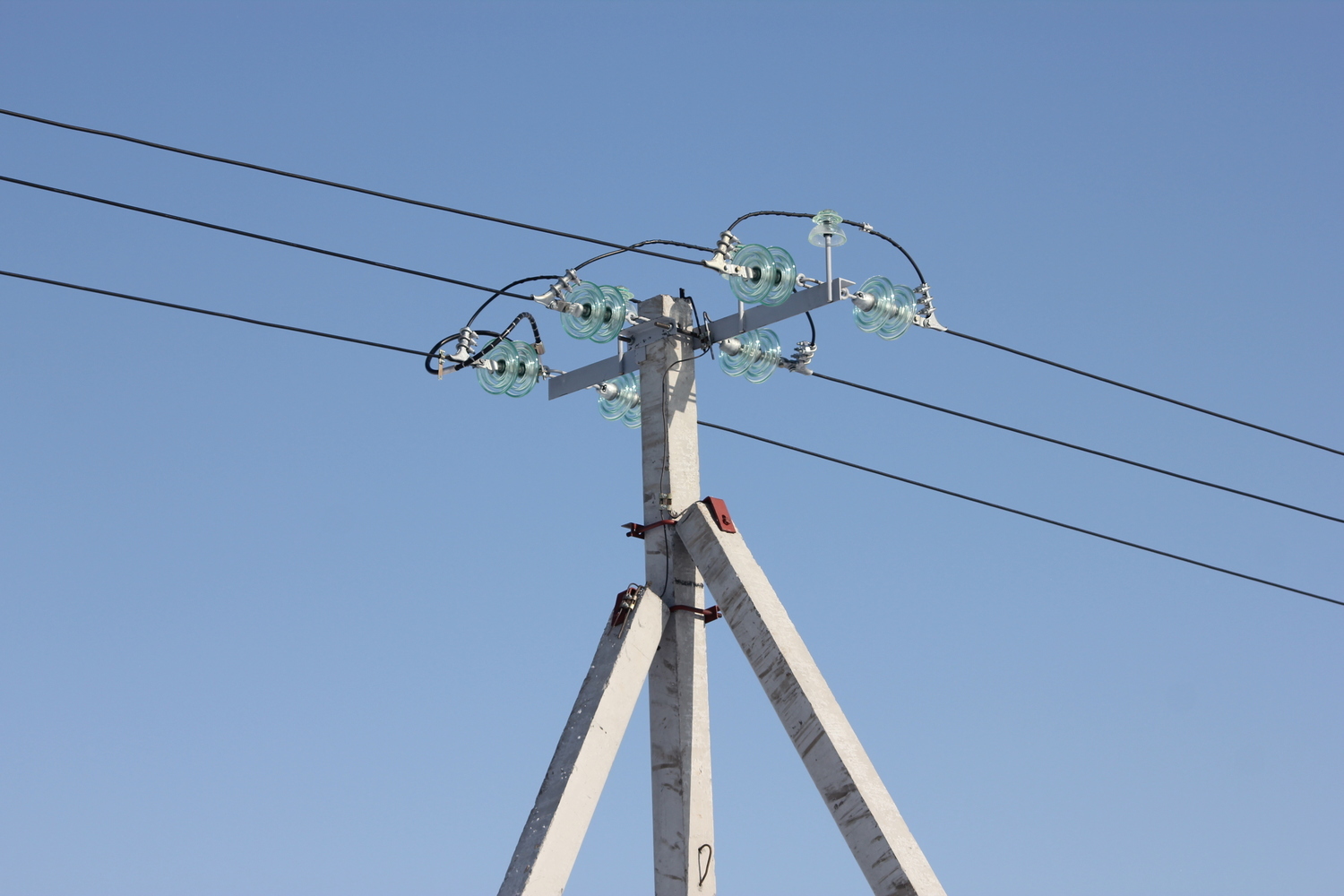

Также устройство относится к области воздушных линий электропередачи, а именно, к защитным средствам от поражения электрическим током людей, выполняющих работы на отключённой воздушной линии электропередачи при появлении рабочего или наведённого напряжения посредством замыкания между собой воздушной линии электропередачи с искусственным заземлителем.
Работы на отключённой секции постоянного тока. Перед заземлением электротехнический персонал района контактной сети проверяет «на искру» отсутствие напряжения усовиком, закреплённым на конце заземляющей штанги.
Перед проверкой работник обязан сначала закрепить к рельсу контактное соединение по ГОСТ Р 57077
Работы на отключённой ВЛЭП. Контактное соединение закрепляется на искусственный заземлитель, после чего указателем напряжения опробуется провод линии на наличие рабочего или наведённого напряжения.
Проверка выполняется до закрепления головки штанги на проводе линии
02 · Состав и конструкция
Штанга заземляющая переносная для контактной сети железной дороги должна состоять из следующих основных частей:
Наше устройство — штанга заземляющая переносная с двухполюсным указателем напряжения для контактной сети железной дороги и воздушной линии электропередачи — характеризуется тем, что содержит изолирующее звено, соединённое с токопроводящим звеном, с одной стороны которого закреплён заземляющий проводник с контактным соединением, а с другой стороны закреплена головка штанги с двухполюсным указателем напряжения. Выберите элемент на интерактивной схеме:
6 Выбранный элемент
Имеет возможность определения наличия и значения как постоянного, так и переменного напряжения. Исключается искрение и возможность попадания работника под высокое напряжение.
Роль в безопасностиСигнализирует о наличии напряжения звуком и светом, передаёт беспроводной сигнал на принимающее устройство — до касания провода головкой штанги.
Легенда схемы
03 · Проверка напряжения
Перед выполнением работ на контактной сети по категории со снятием напряжения и заземлением контактной сети постоянного тока электротехнический персонал района контактной сети проверяет «на искру» отсутствие напряжения с помощью усовика, закреплённого на конце заземляющей штанги. Если с контактной сети ошибочно не снято напряжение, то при касании усовиком конструкции контактной сети происходит очень сильная искра за счёт протекания рабочего постоянного тока, который может пережечь контактный провод. Если напряжение снято, искры не происходит и можно заземлить контактную сеть.
Звуковой сигнал и световая сигнализация отсутствуют. Это означает, что в контактном проводе отсутствует напряжение либо есть небольшое наведённое напряжение. После заземления контактной сети можно приступать к работе.
Демонстрация иллюстрирует поведение указателя напряжения: при наличии рабочего напряжения появляются звуковой и световой сигналы и передаётся беспроводной сигнал на принимающее устройство.
04 · Цена ошибки

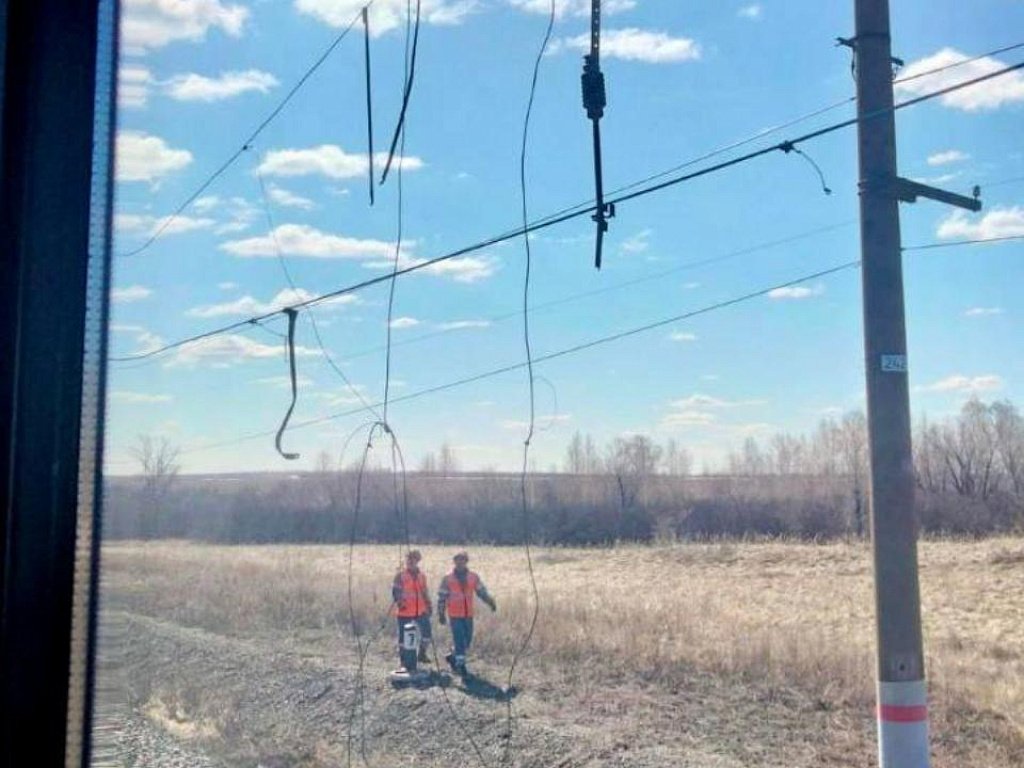

При пережоге проводов контактной сети происходит защитное отключение питающих контактную сеть фидеров на тяговых подстанциях.
Контактная сеть провисает в габарит подвижного состава, что препятствует движению поездов с опущенными токоприёмниками.
Для восстановления контактной сети собирается и направляется ремонтная бригада. На восстановление обрыва требуется несколько часов.
Большие задержки поездов и нарушение графика движения — прямое следствие аварии, спровоцированной ошибкой при опробовании напряжения.
05 · Анализ аналогов
Недостатком данных устройств является то, что все они не имеют указателей напряжения в своей конструкции. Существующие устройства увеличивают опасность поражения электрическим током обслуживающего персонала.
Штанги изолирующие оперативные и штанги переносных заземлений. Общие технические условия.
Указателя напряжения нет
Штанги заземляющие переносные для контактной сети железной дороги. Технические условия.
Указателя напряжения нет
Штанга переносного заземления: изолирующий держатель, зажим в виде взаимодействующих прижимной и контактной пластин, установленных на штоке.
Указателя напряжения нет
Заземляющая штанга: нижняя изолирующая половина ручки и верхняя половина из токопроводящей трубы, в торце которой закреплены крюк и предохранительный усовик.
Указателя напряжения нет
Заземляющая штанга содержит крюк, к которому приварена косынка; на штанге шарнирно закреплены штифт и ограничитель хода фигурной скобы, спиральная пружина удерживается штифтами.
Указателя напряжения нет
06 · Технический результат
Заявленный результат
Технический результат заключается в безопасном выполнении работ при опробовании контактной сети или воздушной линии электропередачи на наличие напряжения.
Такой результат достигается за счёт применения штанги заземляющей переносной с двухполюсным указателем напряжения для контактной сети железной дороги и воздушной линии электропередачи: изолирующее звено соединено с токопроводящим звеном, с одной стороны которого закреплён заземляющий проводник с контактным соединением, а с другой стороны закреплена головка штанги с двухполюсным указателем напряжения.
За счёт изолирующего звена, которое соединено с токопроводящим звеном, обеспечивается безопасность работника при проверке указателем напряжения наличия напряжения в контактной сети железной дороги или воздушной линии электропередачи.
За счёт токопроводящего звена обеспечивается возможность закрепления заземляющего проводника как можно ближе к изолирующему звену для уменьшения изгибающего момента штанги в процессе опробования на наличие напряжения, что уменьшает нагрузку на работника и повышает безопасность выполнения работ.
За счёт наличия провода, соединённого с рычажным зажимом, обеспечивается соединение нескольких устройств между собой, что увеличивает безопасность производства работ.
За счёт наличия заземляющего проводника, который является гибким проводом в изолирующей оболочке, обеспечивается возможность контактного соединения с рельсом или искусственным заземлителем, что увеличивает безопасность работника.
За счёт наличия головки штанги обеспечивается возможность надёжного закрепления её на проводах железнодорожной контактной сети или воздушной линии электропередачи, обеспечивая стабильное контактное соединение и безопасность работника.
За счёт наличия двухполюсного указателя напряжения, который имеет возможность определения наличия и значения как постоянного, так и переменного напряжения, обеспечивается безопасность работника: исключается искрение и возможность попадания работника под высокое напряжение.
07 · Функционал
Двухполюсный указатель напряжения определяет наличие и значение как постоянного, так и переменного напряжения в проводе контактной сети или воздушной линии электропередачи.
Исключается искрение и попадание под высокое напряжение
Обеспечивается возможность передачи беспроводного сигнала от указателя напряжения до принимающего устройства, что позволяет визуально определить значение напряжения и повышает безопасность работника.
Значение напряжения читается на расстоянии
Обеспечивается возможность подачи как звукового, так и светового сигнала при наличии напряжения, что повышает безопасность работника — сигнал слышен и виден до касания провода.
Два независимых канала оповещения
По запросу устройство может быть оснащено модулем геопозиционирования для определения места и времени опробования наличия напряжения. Полезно при расследовании: если опробование не выполнялось, завешивание штанги на токоведущие части под напряжением может привести к короткому замыканию.
Место и время опробования фиксируются
08 · Регламент работ
Переключите вкладку и пройдите по шагам. Критичные шаги отмечены значком — нарушение порядка проверки напряжения и установки штанги напрямую связано с риском поражения электрическим током и пережогом проводов.
Прибыть бригаде на место производства работ.
Проверить комплектность штанги с указателем напряжения, которая должна состоять из: изолирующего звена (1), токопроводящего звена (2), заземляющего проводника (3), контактного соединения (4), головки штанги (5), указателя напряжения (6).
Собрать все звенья штанги с указателем напряжения согласно фиг. 2.
Получить приказ от энергодиспетчера на выполнение работы со снятием напряжения и заземлением с контактной сети.
Получить уведомление от энергодиспетчера о том, что напряжение с контактной сети снято.
Выдающий наряд определяет члена бригады, который будет устанавливать и снимать штангу с указателем напряжения.
Выделенный работник получает от выдающего наряд целевой инструктаж об особенности выполняемой работы, мерах безопасности, необходимости соблюдать порядок проверки отсутствия напряжения, установки и снятия штанги с указателем напряжения, а также рисках, которые связаны с нарушением этого порядка. Установка и снятие штанги с указателем напряжения должны производиться с применением диэлектрических перчаток.
Контактный провод находится на высоте от 5500 до 6800 мм от уровня головки рельса.

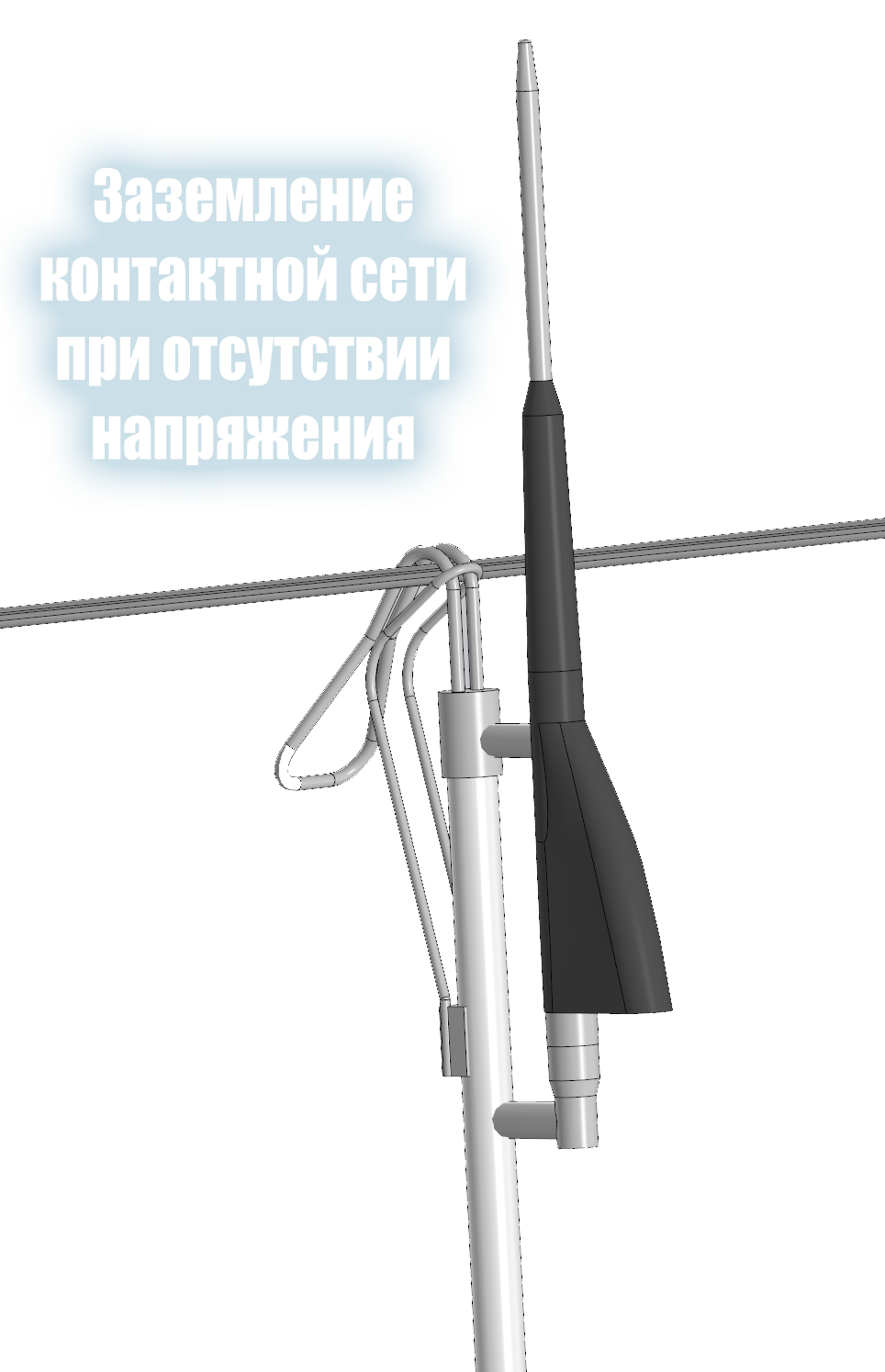

Перед установкой на контактный провод штанги с указателем напряжения важно сначала закрепить контактное соединение (4) на рельс (9).
Проверка отсутствия напряжения усовиком «на искру» без установленного контактного соединения для крепления с рельсом по ГОСТ Р 57077 — одна из причин тяжёлых поражений электрическим током.
Затем, взявшись за изолирующее звено (1), поднести металлический щуп (7) к контактному проводу контактной сети (8) таким образом, чтобы не коснуться контактного провода контактной сети головкой штанги (5).
Если в контактном проводе отсутствует напряжение либо есть небольшое наведённое напряжение, звуковой сигнал и световая сигнализация будут отсутствовать. Это означает, что контактную сеть можно заземлять, закрепив головку штанги (5) на контактном проводе контактной сети (8). После заземления контактной сети согласно фиг. 3 и фиг. 3 (3D) можно приступать к работе на контактной сети.
По окончании производства работ необходимо сначала снять с контактного провода контактной сети (8) головку штанги (5) и только после этого отсоединить от рельса (9) контактное соединение (4).
Если в контактном проводе контактной сети (8) присутствует рабочее напряжение, появится звуковой сигнал и световая сигнализация. При этом осуществляется передача беспроводного сигнала от указателя напряжения (6) до принимающего устройства (10), на котором можно визуально определить значение напряжения. Это означает, что контактный провод контактной сети (8) нельзя заземлять. Нельзя закреплять головку штанги (5) на контактном проводе контактной сети (8).
Прибыть бригаде на место производства работ.
Проверить комплектность штанги с указателем напряжения, которая должна состоять из: изолирующего звена (1), токопроводящего звена (2), заземляющего проводника (3), контактного соединения (4), головки штанги (5), указателя напряжения (6).
Собрать все звенья штанги с указателем напряжения согласно фиг. 1.
Получить приказ от энергодиспетчера на выполнение работы со снятием напряжения и заземлением с воздушной линии электропередачи.
Получить уведомление от энергодиспетчера о том, что снято напряжение с проводов воздушной линии электропередачи (11).
Выдающий наряд определяет члена бригады, который будет устанавливать и снимать штангу с указателем напряжения.
Выделенный работник получает от выдающего наряд целевой инструктаж об особенности выполняемой работы, мерах безопасности, необходимости соблюдать порядок проверки отсутствия напряжения, установки и снятия штанги с указателем напряжения, а также рисках, которые связаны с нарушением этого порядка. Установка и снятие штанги с указателем напряжения должны производиться с применением диэлектрических перчаток.
Перед установкой на провод воздушной линии электропередачи штанги с указателем напряжения важно сначала закрепить контактное соединение (4) на искусственный заземлитель (12).
Проверка отсутствия напряжения «на искру» при не установленном контактном соединении — основной фактор риска поражения электрическим током.
Затем, взявшись за изолирующее звено (1), поднести металлический щуп (7) к проводу воздушной линии электропередачи (11) таким образом, чтобы не коснуться проводу воздушной линии электропередачи (11) головкой штанги (5).
Если в проводе воздушной линии электропередачи (11) отсутствует напряжение либо есть небольшое наведённое напряжение, звуковой сигнал и световая сигнализация будут отсутствовать. Это означает, что провод воздушной линии электропередачи (11) можно заземлять, закрепив головку штанги (5) на проводе воздушной линии электропередачи (11) согласно фиг. 4. Теперь можно приступать к работе.
По окончании производства работ необходимо сначала снять с провода воздушной линии электропередачи (11) головку штанги (5) и только после этого отсоединить от искусственного заземлителя (12) контактное соединение (4).
Если в проводе воздушной линии электропередачи (11) присутствует рабочее напряжение, появится звуковой сигнал и световая сигнализация. При этом осуществляется передача беспроводного сигнала от указателя напряжения (6) до принимающего устройства (10), на котором можно визуально определить значение напряжения. Это означает, что провод воздушной линии электропередачи (11) нельзя заземлять. Нельзя закреплять головку штанги (5) на провод воздушной линии электропередачи (11).
09 · Меры безопасности
10 · Вывод
Штанга заземляющая переносная с двухполюсным указателем напряжения позволяет повышать безопасность выполнения работ пред заземлением контактной сети или воздушной линии электропередачи в процессе определения наличия напряжения как переменного, так и постоянного тока — до касания провода и до закрепления головки штанги.
