Устройство для нанесения защитного покрытия на контактный провод и механической очистки гололеда с контактного провода


18 Источник питания.
Когда трап находится в опущенном положении подъем тяжелого дизельного гененратора безопасно и удобно осуществлять с помощью встроенной лебедки.
4 Преобразователь частот IP55
21 Проблесковый маячок
IP видеокамера c Wi-Fi
IP видеокамера c Wi-Fi
IP видеокамера c Wi-Fi
15 Основание.
Узел крепления устройства к платформе. Все устройство закреплено на 6 проушин с помощью усиленных болтов диаметром 20 мм.
Блок обеспечивает возможность подъема и опускания выдвижной рамы. Блок связывает выдвижную раму с балансировочной системой. За счет минимизации силы трения в подшипниках достигается постоянная сила нажатия на контактный провод.
7 Подъемник с установленной в нем битой поднимается на высоту до 6800 мм, что является максимальной высотой подвеса контактного провода.
10 Опорные изоляторы. Испытываются напряжением
80 кВ и позволяют работать с устройством под напряжением
3 кВ и 25 кВ.
5 Электродвигатель вращающий изолировочный вал. IP55 Трехфазный АИС 112L4 380В 5,5кВт 1500об/мин 2181 ONI
  1. Подъемник с емкостью для жидкости
8 Гидробак, расширенный
до 350 л бак с поплавковым указателем уровня
Два насоса IP54
Светильники (2 шт.)
промышленные светодиодные, IP 67, 5000 K, 14000 Лм, 85-265 В с драйвером FR-100
Светильники (2 шт.)
промышленные светодиодные, IP 67, 5000 K, 14000 Лм, 85-265 В с драйвером FR-100
17 Кабели с вилками.
Вилка кабельная, применяемая для разъемного соединения со стороны кабеля со степенью защиты - IP67. Фиксация кабеля осуществляется цанговым зажимом. Обеспечивает надежное электрическое соединение и сокращает риск возникновения форс-мажорных ситуаций и аварийных отключений, что способствует повышению уровня производительности электрооборудования.
22 Прожектор
промышленный светодиодный IP 67, 5000К 16800 Лм, 85-265 В с драйвером FR-120

Под защитой Колибри

  • Шеф-монтаж Колибри-У

  • ТО-1, ТО-2 и ремонт от производителя

  • Оперативный выезд производителя в любую точку России

  • Гарантия качества выполненных работ

Инструкция по монтажу

Интерактивная

Руководство по эксплуатации

Интерактивное
Презентация

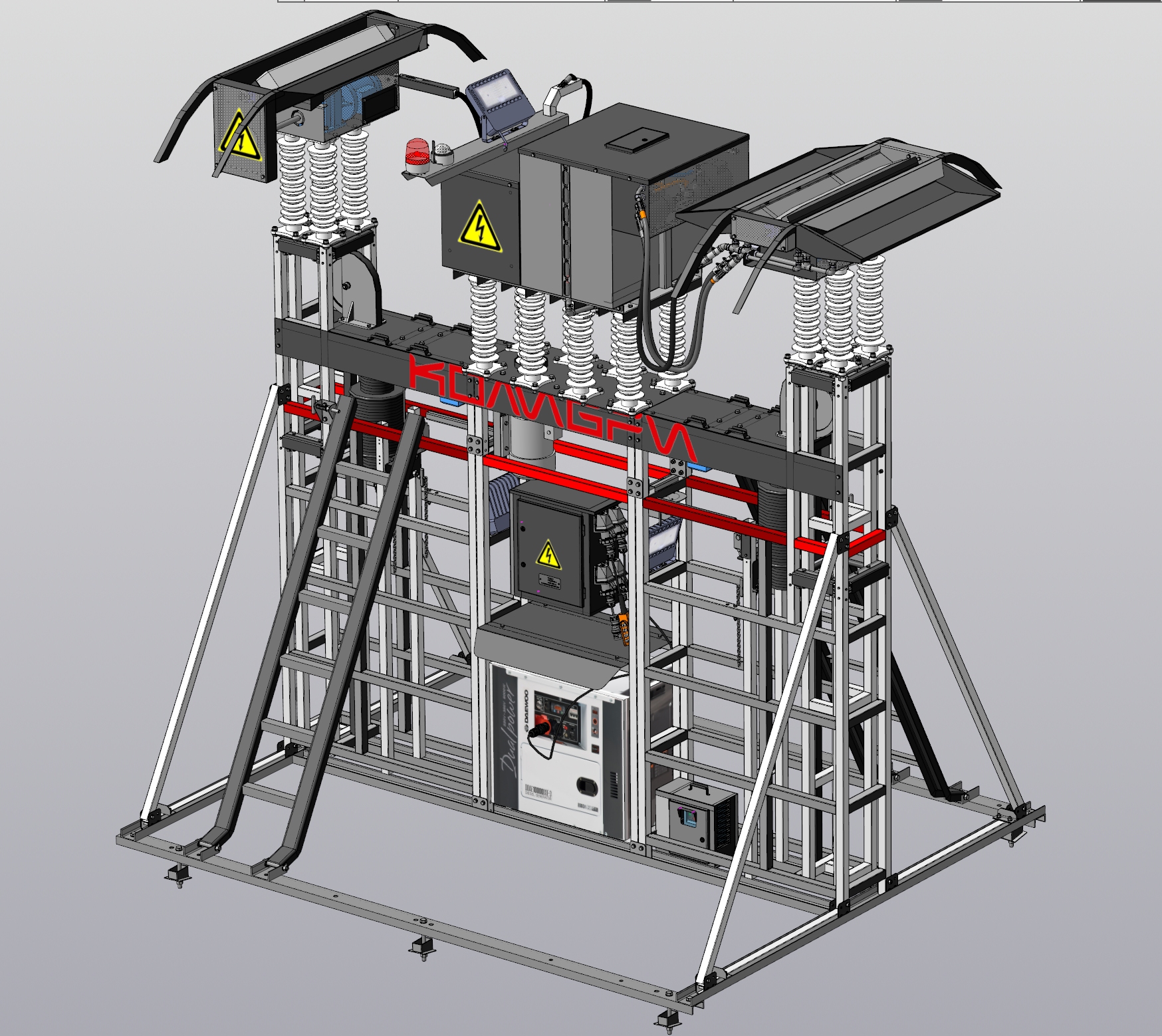

  1. Подъемник с емкостью для жидкости
  2. Трубка подвода жидкости
  3. Вал с лопастями
  4. Преобразователь частоты (IP67)
  5. Электродвигатель вращающий изолирующий вал (IP55)
  6. Груз
  7. Подъемник с установленной в нем битой
  8. Гидробак
  9. Упор наклонный
  10. Опорный изолятор
  11. Изолирующий вал
  12. Бак электрический
  13. Трап
  14. Фиксатор
  15. Основание
  16. Мотор-редуктор с тормозом
  17. Кабели с вилками
  18. Источник питания (Дизельный генератор)
  19. Стяжной ремень
  20. Шкворень
  21. Проблесковый маячок
  22. Прожектор
  23. IP видеокамера

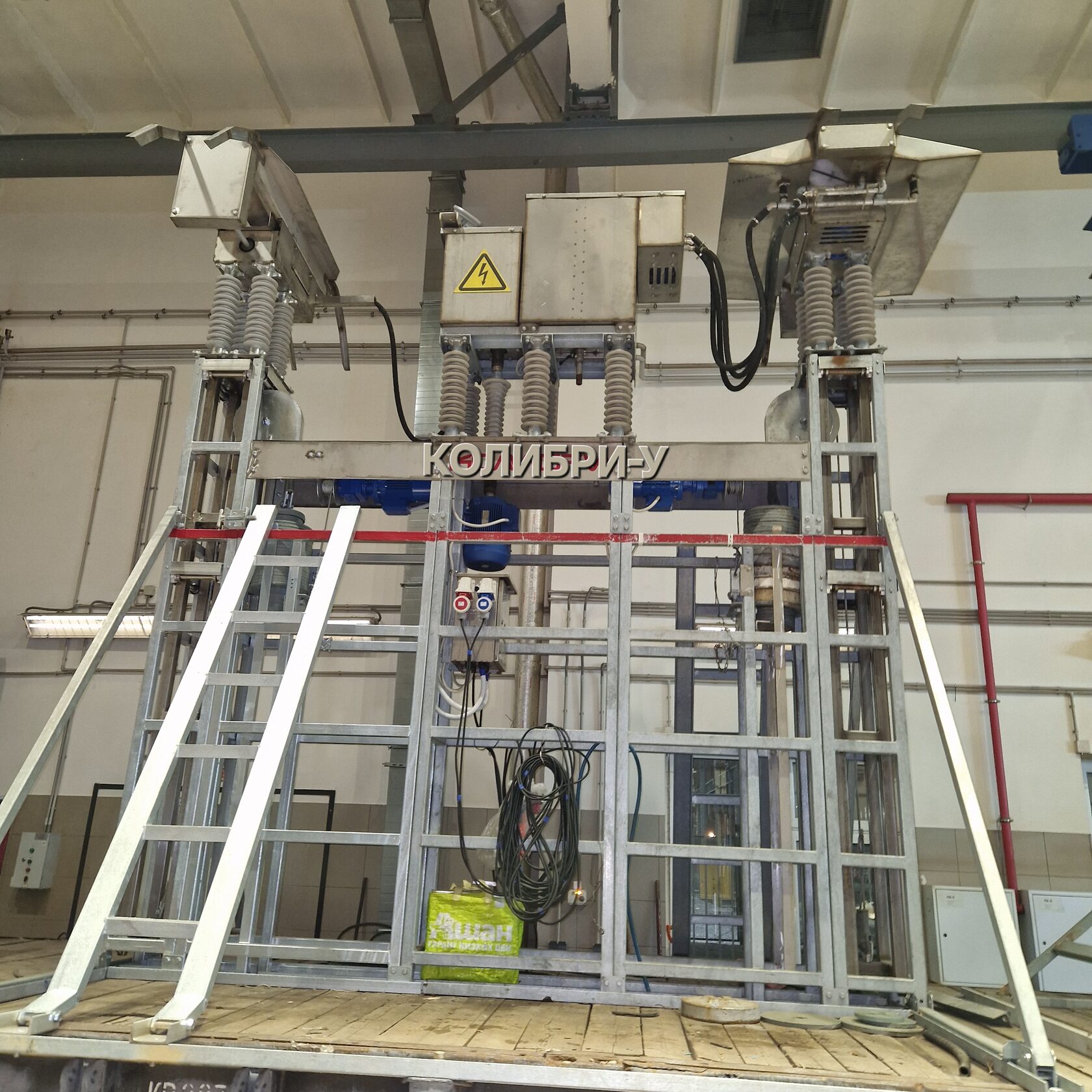

Устройство Колибри-У

микрочип с антенной встроенные в табличку,

позволяют обмениваться данными

со смартфоном на расстоянии до 10 см,

все данные хранятся только в метке таблички

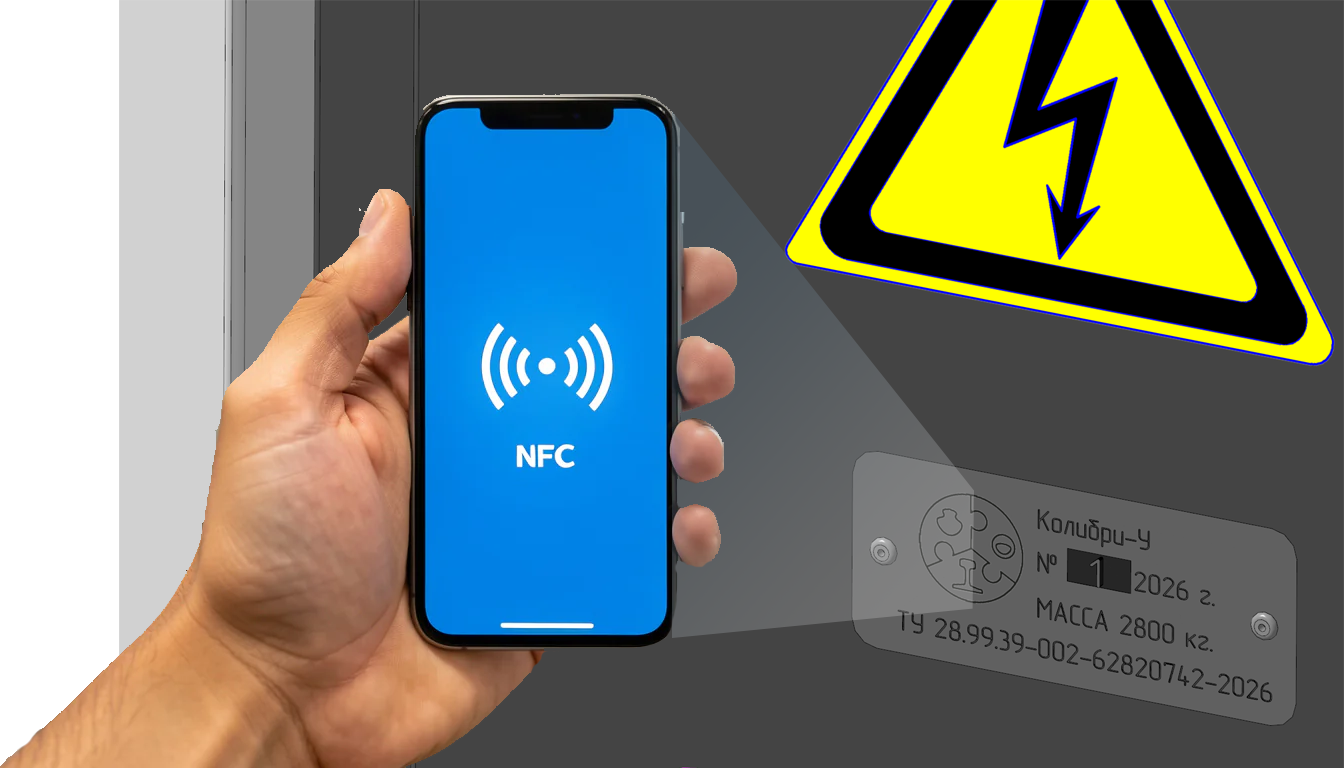

NFC‑метка

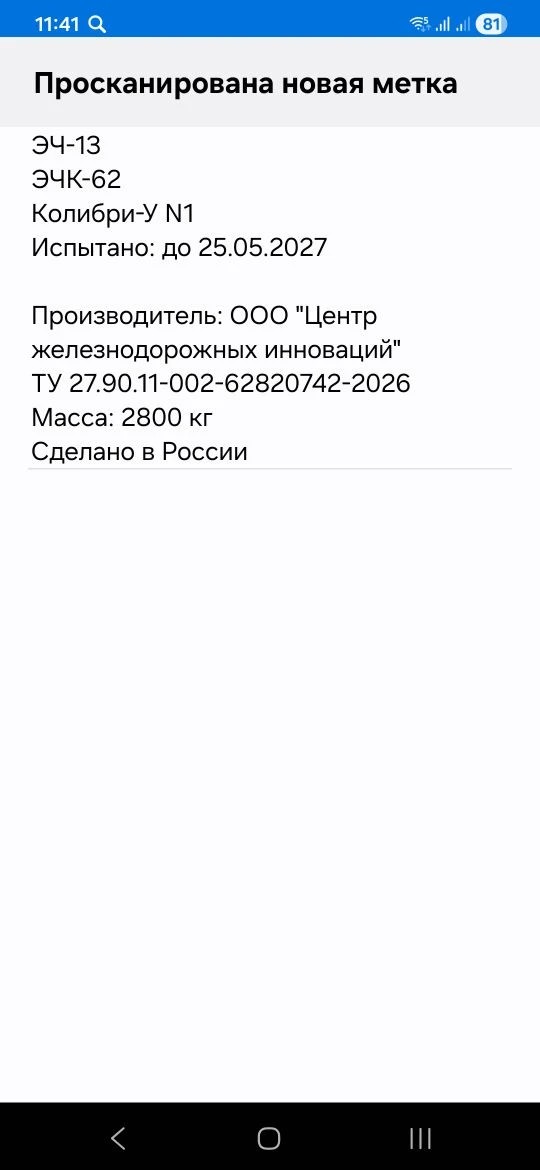

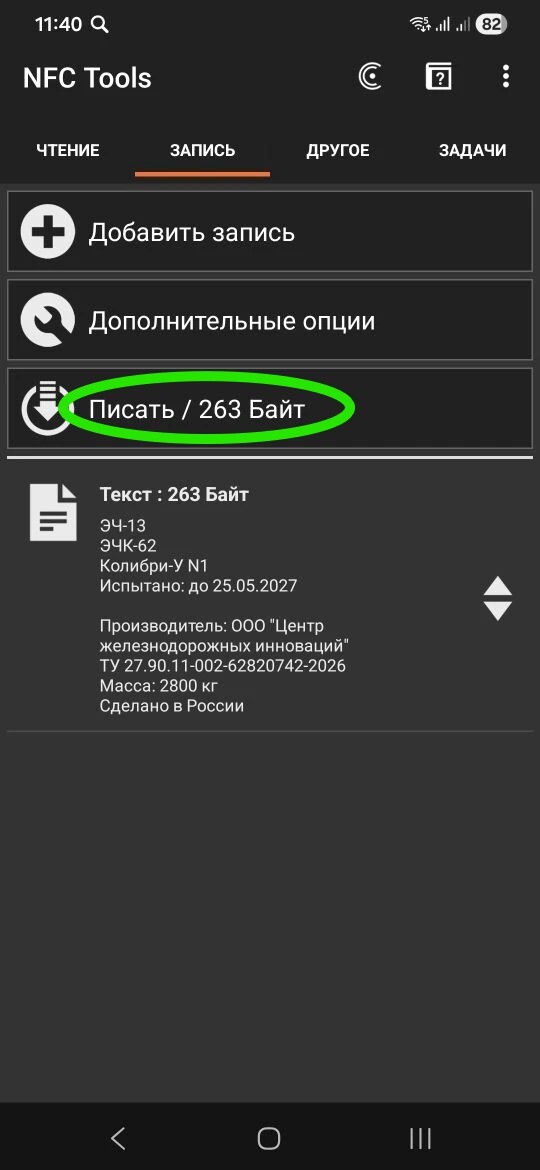

При наведении смартфона (МРМ) на табличку Колибри-У:
  • без пароля и приложения работник считывает всю актуальную информацию
  • с паролем в приложении NFC Tools, ответственный за испытания записывает в табличку с меткой дату следующих испытаний
Данные следующих испытаний
23.05.2027
успешно сохранены в табличке Колибри-У №1
Скачать приложение NFC Tools
Установить с помощью RuStore

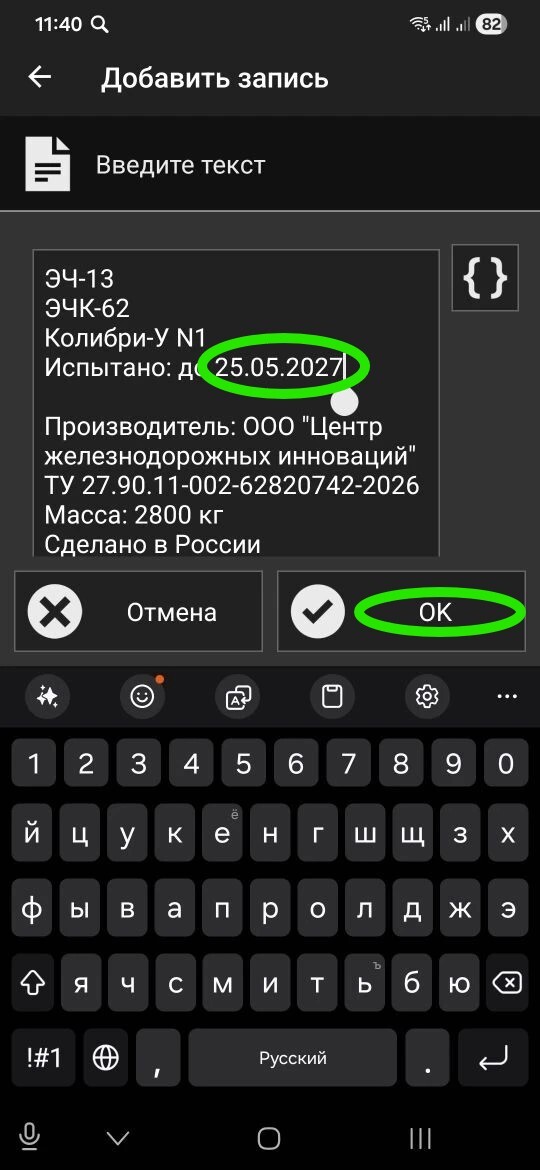

Запись данных испытаний в метку таблички

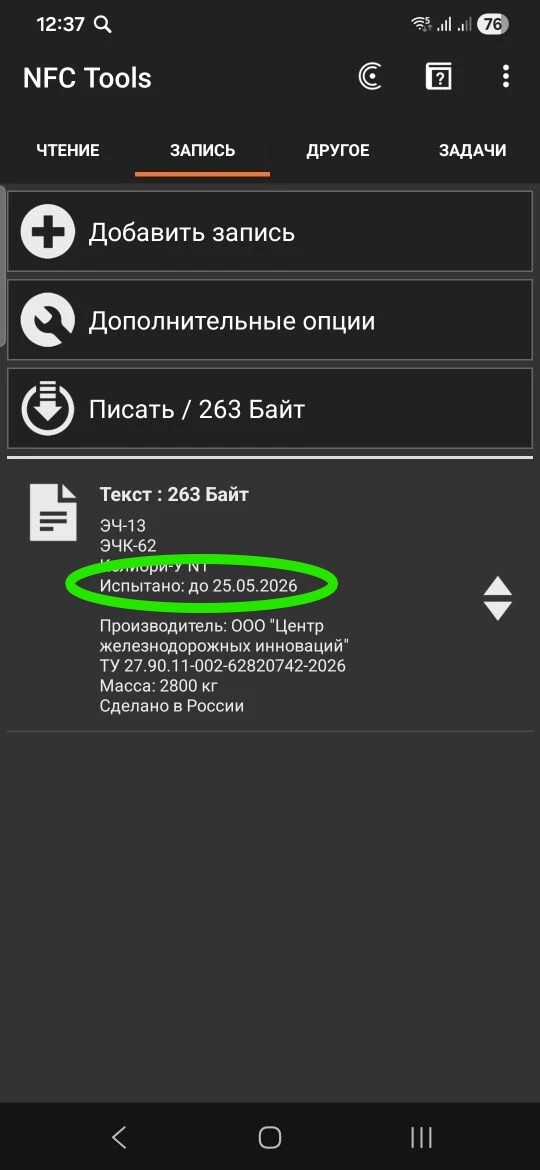

Чтение данных испытаний с метки таблички

Российское производство

Государственная Информационная Система Промышленности
ГИСП
Запрет
на применение антиобледенительных жидкостей для Колибри на основе нефтепродуктов, отличных
от DEFROSTER RW Тип 2 (Колибри)

Работа устройства Колибри-У

Изобретатель устройств Колибри и Колибри-У
кандидата технических наук, генеральный директор Центра железнодорожных инноваций

Интервью

Опыт применения устройства Колибри на Московской железной дороги
Интервью начальника дистанции электроснабжения
ЭЧ-13

Универсальность

Обработка
Наносит антиобледенительную жидкость на контактные провода
Удаление гололеда
Толщина стенки удаляемого гололеда
более 50 мм
Испытание
Испытание контактной подвески повышенным статическим нажатием
от 200 до 230 Н

🛠 Шеф-монтаж Колибри осуществляют настоящие профессионалы своего дела

Эффективность

  • Жидкость
    DEFROSTER RW Тип - 2 (Колибри)

    ⚠️ В случае применения другой жидкости, устройство снимается с гарантии!

Максимальный эффект достигается также при совместном применении DEFROSTER RW Тип 2 Колибри и модуля механического удаления гололеда.

Поверхностная пленка DEFROSTER RW Тип 2 (Колибри) значительно снижает силу сцепления льда с контактным проводом и растапливает лед, что облегчает условия очистки.

1
2
3
КАК
ЭТО РАБОТАЕТ

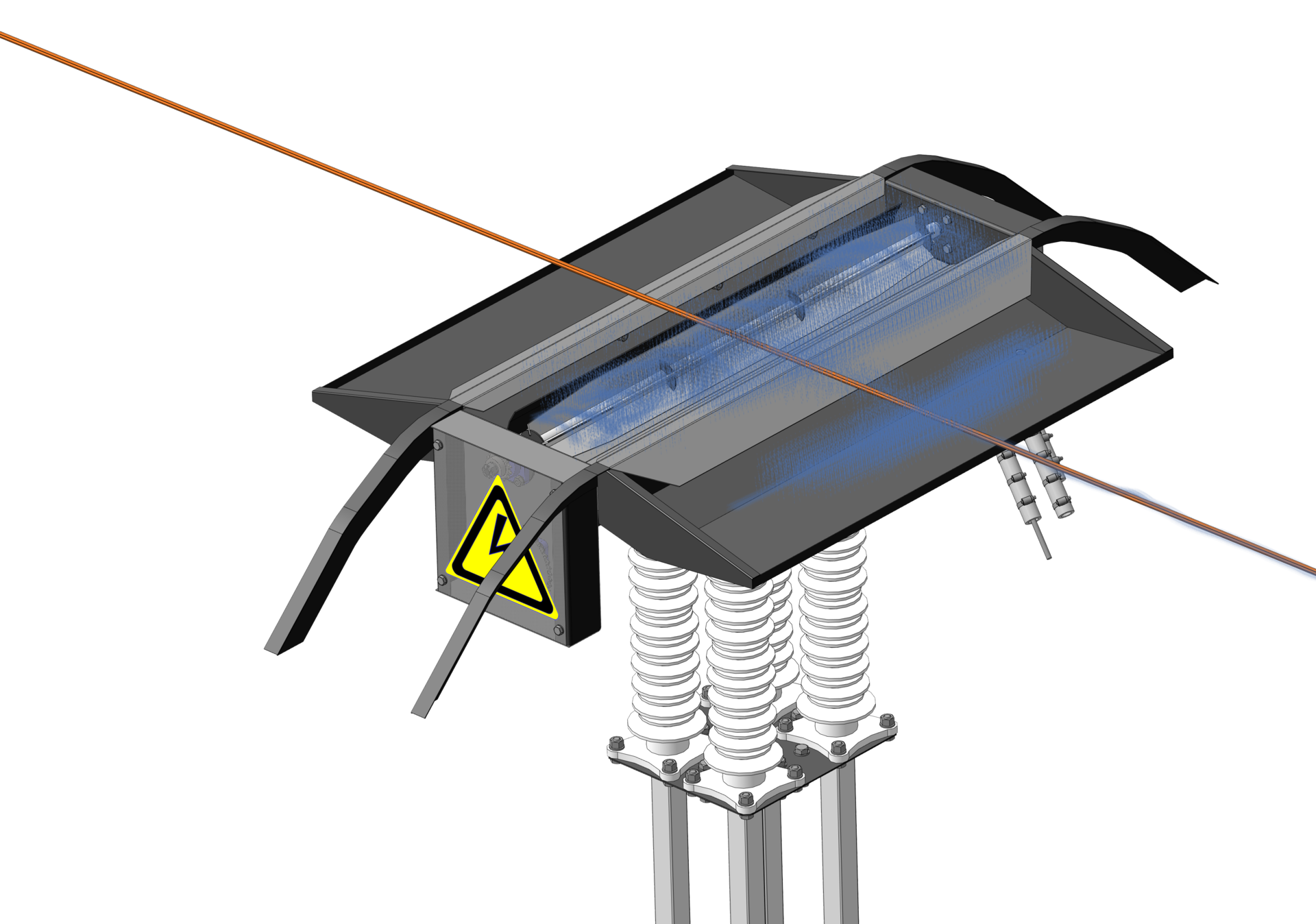

Наносит антиобледенительную жидкость на контактные провода
В автоматическом режиме

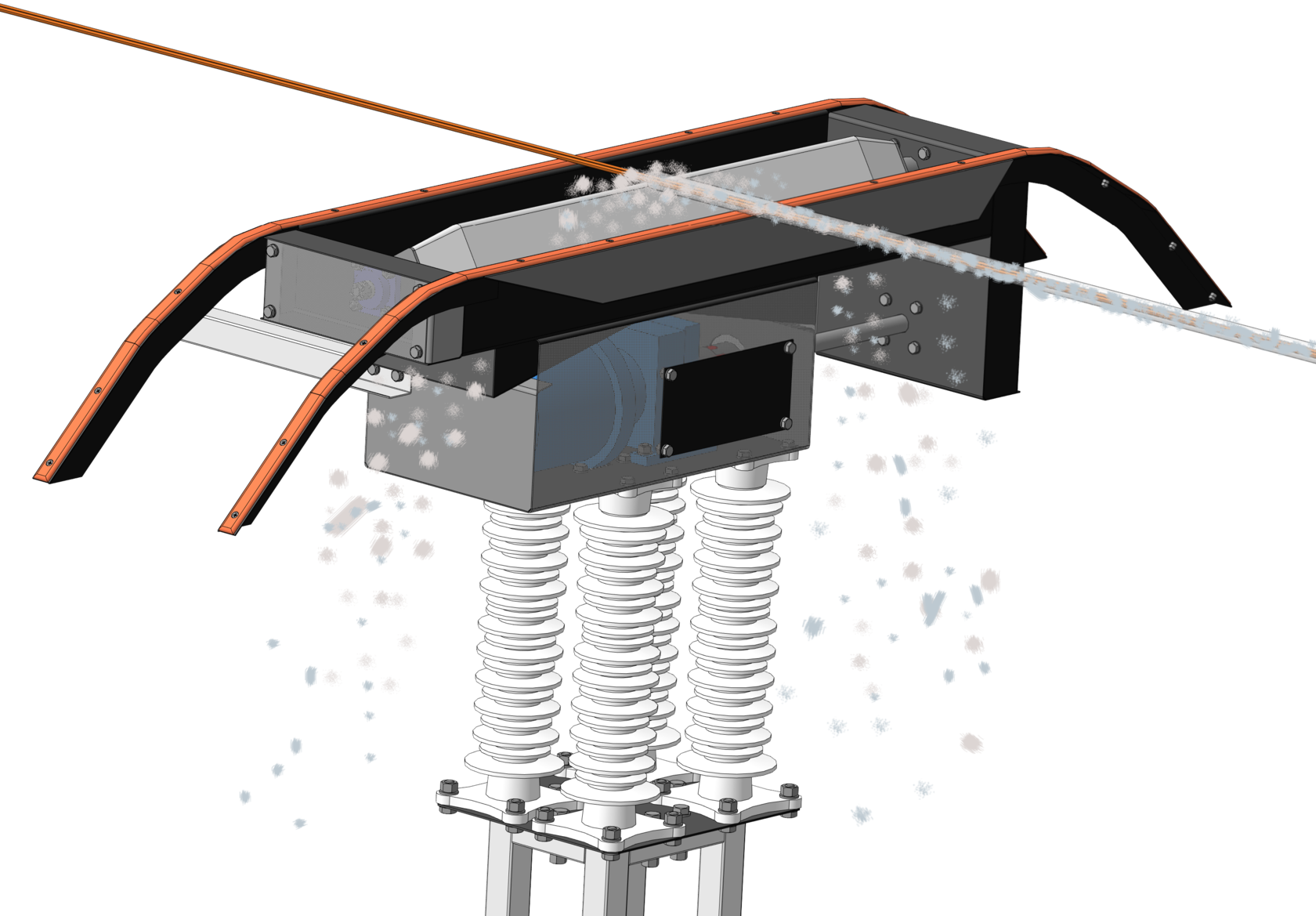

Удаляет гололед с контактного провода
РОССИЯ - единственная в Мире страна, обладающая подобной технологией

Безопасность

  • Закрылки

    Обеспечивают безопасный и плавный проход по секционным изоляторам, воздушным стрелкам, изолирующим сопряжениям

  • Изоляторы

    Обеспечивают безопасную работу
    под напряжением 3 кВ и 25 кВ

  • Улавливатель льда

    Позволяет льду беспрепятственно соскальзывать по направляющими

  • Скорость вращения биты

    Скорость вращения биты регулируется частотным генератором и обеспечивает безопасную вибрацию контактного провода в зависимости от толщины гололеда, а скошенные края биты и прямоугольная форма обеспечивают безопасный проход головки по воздушным стрелкам без закусывания контактного провода, в отличии от устройств МОГ - 6 и МОГ - 7. Толщина удаляемой стенки гололеда более 20 мм.
Работа под напряжением контактной сети 25 кВ
Первая в Мире установка для нанесения антиобледенительной жидкости на контактные провода
Колибри на проводах
Готова к работе первая и пока единственная в дирекции экспериментальная установка по нанесению антигололёдной жидкости на провода контактной сети «Колибри». «Опытный образец был получен в прошлом году с Воскресенского механического завода, – рассказывает Юрий Рябикин.

Купрум холодный зигзагами вьется,

Крылья расправив Колибри летит.

Провод контактный в волну окунется,

Дождь ледяной ему не грозит.

Технические характеристики

Единственная разрешенная к применению жидкость
DEFROSTER-RW Тип 2 (Колибри) подтверждена сертификатами

Обтекает провод смазкой не простой,

Плавятся снежинки, даже лёд густой.

Эксплуатационная документация

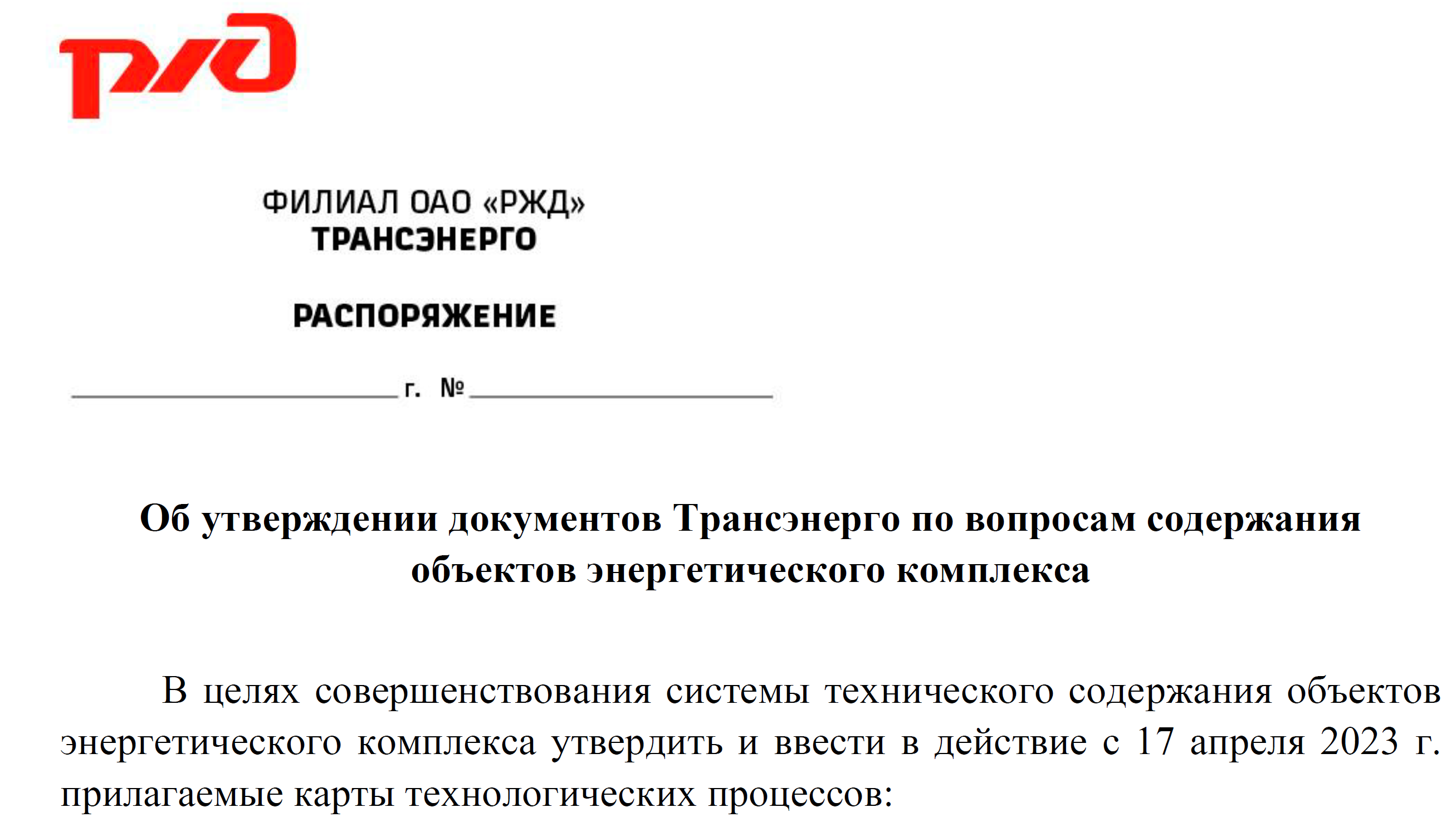

Распоряжение ОАО "РЖД"
№ТЭ-72/р от 10.04.2023
№ 298/21 «Контактный провод. Обработка противообледенительной жидкостью с применением устройства для нанесения защитного покрытия на контактный провод»

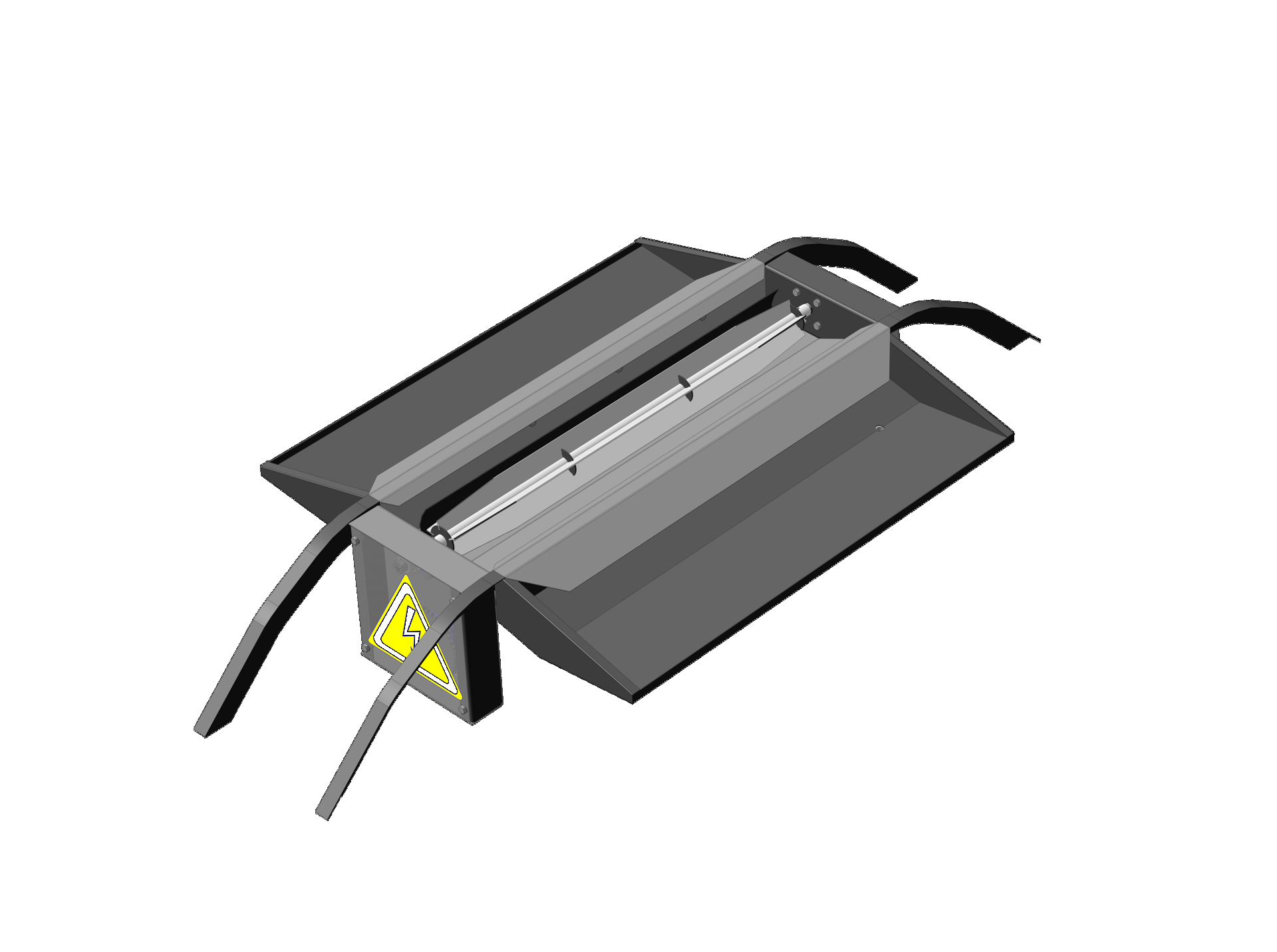

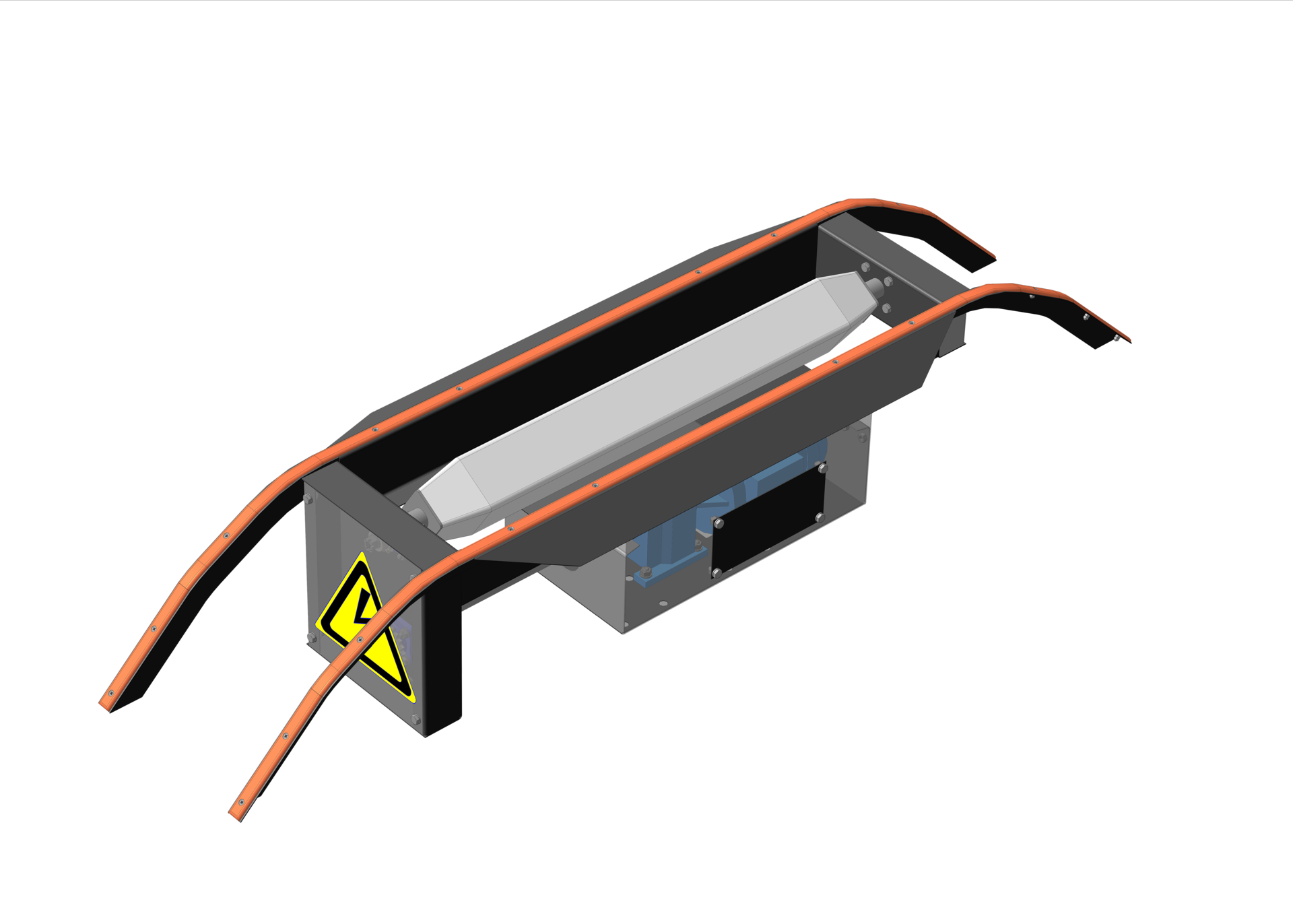

3D модели головок устройств
